无静态功耗触摸延熄开关电路
无静态功耗触摸延熄开关.电路如图所示。由于在图中的R8处，串联了一个耐压400V以上的小容量电容C5，平时没有任何静态电流。每次SCR1导通的时候，此小容量电容通过R1、R8、R9放电，延熄结束后，220V脉动直流电向此小容量电容快速充电。由于V1、V2导通时，C4上电压只有0.6V左右，要把C4上不多的电荷放掉，对于电容C5只要几千皮法即可，图中C5为3900PF／500V。
三极管V1、V2构成模拟单向可控硅，一旦导通，就快速进入饱和状态，对应C2上的电荷快速被释放，结果SCR1快速关断。由于采用了模拟单向可控硅，触发电流极小，不到1微安，因此R3阻值可以取得很大，对应C4容量可以很小，让C4电荷放掉的R8支路电流也可相应降低。如果三极管V3电流放大倍数大于50，C5容量还可减小。经实验，C5取2200pF，R8取3.3MΩ，也能正常工作。图中R3取1.5MΩ，C4取l00μF，延熄时间实测68秒。所有电子元件成本约为1.58元。
本文地址：http://www.wjlybz.com/dzdiy/15502805433166.shtml
本文标签:
- 上一篇文章：单触摸片无静态功耗触摸开关电路
- 下一篇文章：TL494搭建的PWM直流电机调速电路
-
昆仑通态触摸屏无线采集4-20mA模拟量信号有效距离5KM
本方案是昆仑通态触摸屏与4台DTD433FC无线模拟量信号测试终端进行无线 Modbus 通信的实现方法。本方案中昆仑通态触摸屏作为主站显示各从站的模拟量信号，传感器、DCS、PLC、
关键词： 所属栏目：元器件知识 -
基于LM356的音调开关电路原理图
LM567为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由两个检波器构成，由电压控制振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。主要用于振荡、调制、调解和遥
关键词： 所属栏目：音频功放电路 -
cd4093应用开关电路(应急照明灯电路图)
cd4093应用开关电路.文中介绍CD4093应用开关电路，用于应急照明使用，电路采用9V供电，CD4093为控制芯片，电路简单、适用性强。如图所示为一种用发光二极管构成的
关键词：LED照明电路 所属栏目：集成块资料 -
灯笼光控自动开关电路
新春佳节，红红的大灯笼给节日增添了不少喜庆吉祥的气氛。但绝大部分的灯笼都是靠人工手动开／关，使用不便。其实，电子爱好者只要做一个实用的光控自动开关，就可使灯笼在
关键词： 所属栏目：电子制作 -
单触摸片无静态功耗触摸开关电路
电路如图所示。二极管VD1—VD4构成桥式整流，可控硅SCRS1在电路中进行电源通断控制。小电流触发可控硅SCRS2实现触摸开的控制，三极管VT1实现触摸关的控制。平时可控硅
关键词： 所属栏目：电子制作 -
如何设计和实现可延长电池寿命的低能量触摸系统
触摸感应屏幕为手持设备增添了许多功能。它们还可以节�。ǖ绯兀┦倜�。尽管在过去几年中设计低能耗系统取得了很大进展 - 电池能量密度更高，电子消耗更少，电源管理更精细
关键词： 所属栏目：设计编程 -
电容式触摸传感技术的性能优化与应用
随着触摸屏变得越来越复杂，使用它们进行设计变得更具挑战性。幸运的是，良好设计的规则没有改变，并且有许多解决方案可以帮助您应对挑战。人机界面（HMI）在过去几年中经历
关键词： 所属栏目：设计编程 -
构建移动多传感器的触摸显示系统
移动设备似乎都有触摸屏显示器，而且通�；褂行矶嗥渌衅�。了解底层技术可以帮助您评估这些设计中不可避免的权衡。现代游戏，医疗和移动设备主要由集中显示器为主要用户
关键词： 所属栏目：设计编程 -
易改实用的排气扇延时开关电路
此种排气扇延时开关优点如下：1、不改变布线，不改变现有墙壁开关外观。通常墙壁开关只将火线引入墙壁开关暗盒内，而许多排气扇延时开关都需要同时接入零线和火线，这给改造
关键词： 所属栏目：其他文章 -
单板触摸传感器
该系统在振荡器的容量负载低于它的频率这一原则上操作。当异物进入并且触碰到触摸板，U1的频率就会下降。这将从U1从U2的通带消除振荡信号，这使U2解锁，关闭LED，并且使得Q1的集电极变为低
关键词： 所属栏目：传感器技术 -
金属接近开关电路图解
当金属不靠近探头时，高频振荡器工作，振荡信号经DV1、DV2倍压整流，得到一直流电压使BG2导通，BG3截止，后续电路不工作。当有金属靠近探头时，由于涡流损耗，高频振荡器停振，BG2截止，
关键词： 所属栏目：传感器技术 -
基于51单片机的电力载波通信开关电路的制作(图文)

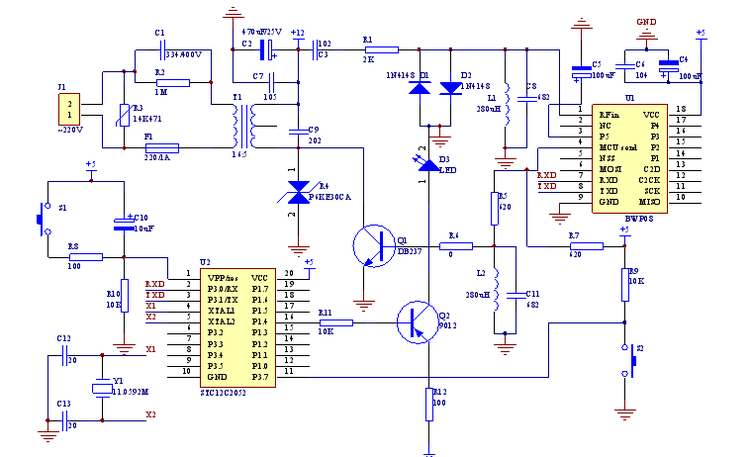

一、原理图： 二、C程序源代码 /*
